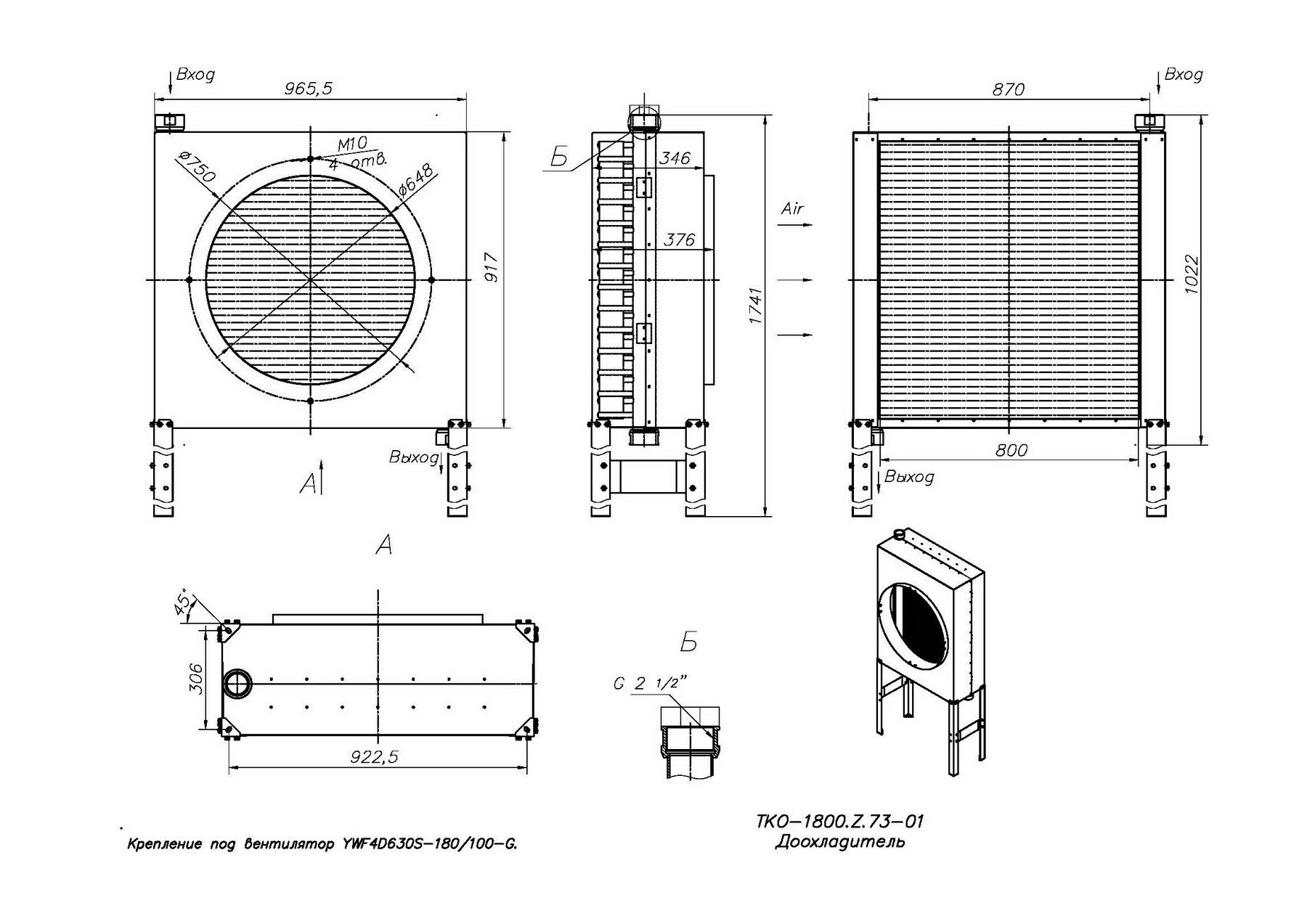

ТКО-1800.Z.73-01

Компрессор  производительностью 30 м3/мин  подает сжатый воздух температурой 95-100оС под давлением 1,8-2,4 МПа в теплообменник охладителя сжатого воздуха, теплообменник которого охлаждается потоком атмосферного воздуха температурой 250С и расходом 14300 нм3/час, создаваемым электровентилятором YWF4D630S-180/100-G, тем самым снижая температуру сжатого  компрессором воздуха до 26,440С. При этом обеспечивается  теплоотдача не менее 41,45 кВт. Потери давления потока сжатого воздуха в контуре теплообменника составляют не более 26,44 кПа. Площадь оребренной поверхности по охлаждаемому воздуху - 36,8 м2. Технические характеристики охладителя обеспечиваются комплектацией всего изделия электровентилятором YWF4D630S-180/100-G  или аналогичным по характеристикам, который создает напор 201 Па потока охлаждаемого воздуха с температурой 250С при его расходе 14300 нм3/час.
