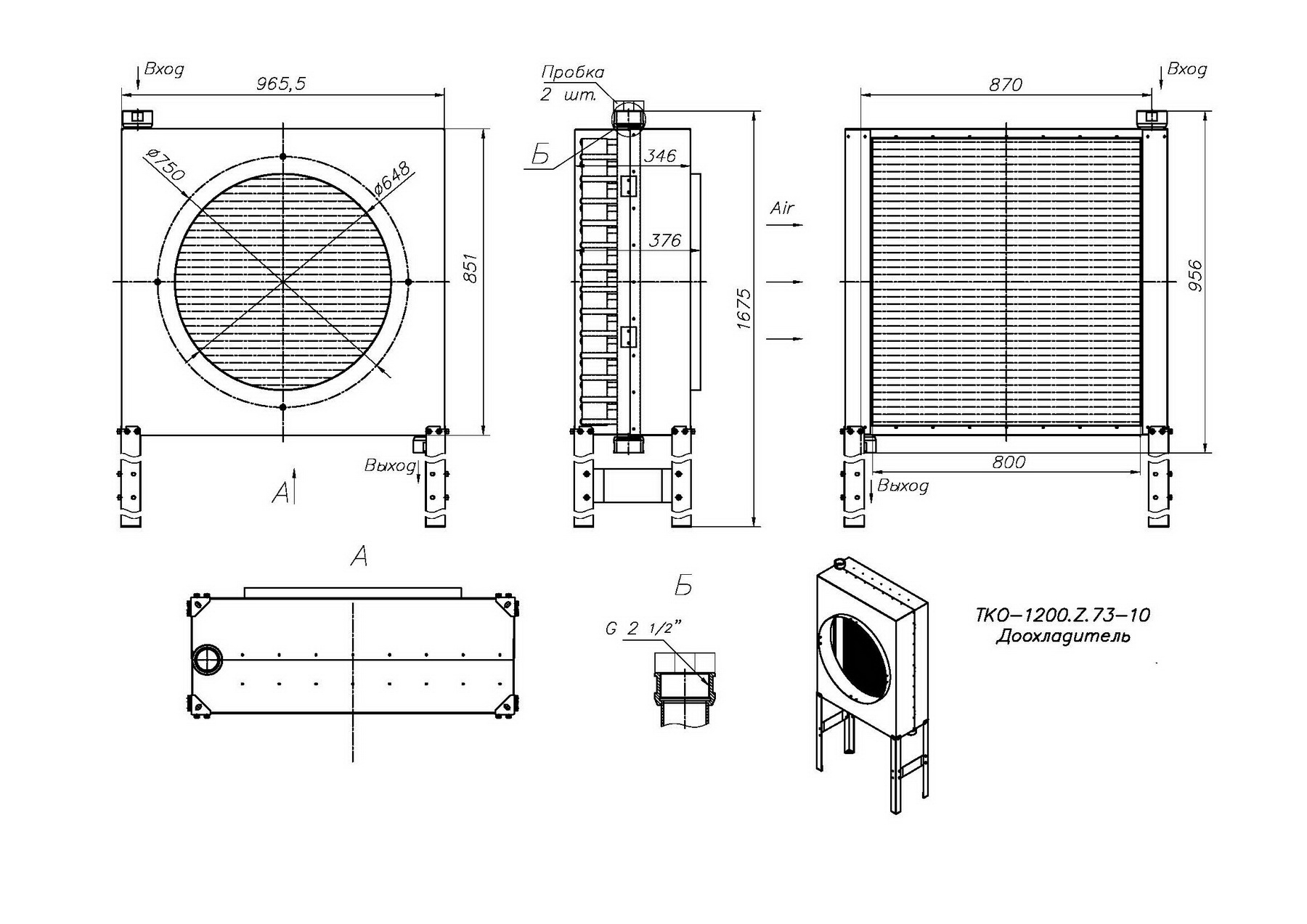

ТКО-1200.Z.73-10

Компрессор  производительностью 20 м³/мин  подает сжатый воздух температурой 95-100оС под давлением 1,8-2,4 МПа в теплообменник охладителя сжатого воздуха, теплообменник которого охлаждается потоком атмосферного воздуха температурой 25⁰С и расходом 12800 нм³/час, создаваемым электровентилятором YWF4D630S-180/100-G, тем самым снижая температуру сжатого  компрессором воздуха до 25,52⁰С. При этом обеспечивается  теплоотдача не менее 28 кВт. Потери давления потока сжатого воздуха в контуре теплообменника составляют не более 15,05 кПа. Площадь оребренной поверхности по охлаждаемому воздуху - 34 м². Технические характеристики охладителя обеспечиваются комплектацией всего изделия электровентилятором YWF4D630S-180/100-G  или аналогичным по характеристикам, который создает напор 183 Па потока охлаждаемого воздуха с температурой 25⁰С при его расходе 12800 нм3/час.
