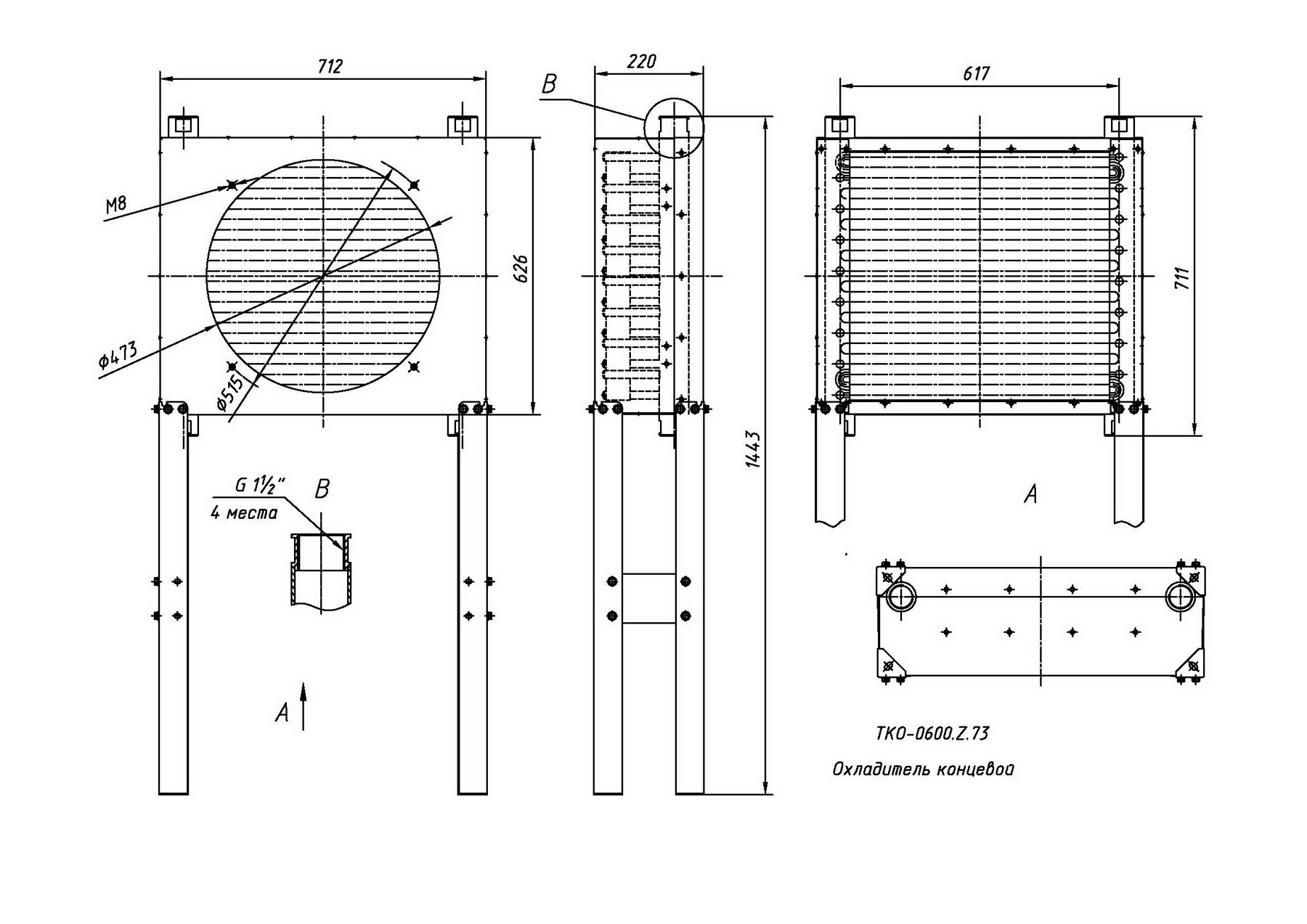

ТКО-0600.Z.73

Компрессор  производительностью 10 м3/мин  подает сжатый воздух температурой 95-100⁰С под давлением 1,8-2,4 МПа в теплообменник охладителя сжатого воздуха, теплообменник которого охлаждается потоком атмосферного воздуха температурой 250С и расходом 4100 нм3/час, создаваемым электровентилятором S4D450-AU01-01, тем самым снижая температуру сжатого  компрессором воздуха до 26,720С. При этом обеспечивается  теплоотдача не менее 13,76 кВт. Потери давления потока сжатого воздуха в контуре теплообменника составляют не более 5,5 кПа. Площадь оребренной поверхности по охлаждаемому воздуху - 17,8 м2. Технические характеристики охладителя обеспечиваются комплектацией всего изделия электровентилятором S4D450-AU01-01  или аналогичным по характеристикам, который создает напор 82 Па потока охлаждаемого воздуха с температурой 250С при его расходе 4100 нм3/час.
