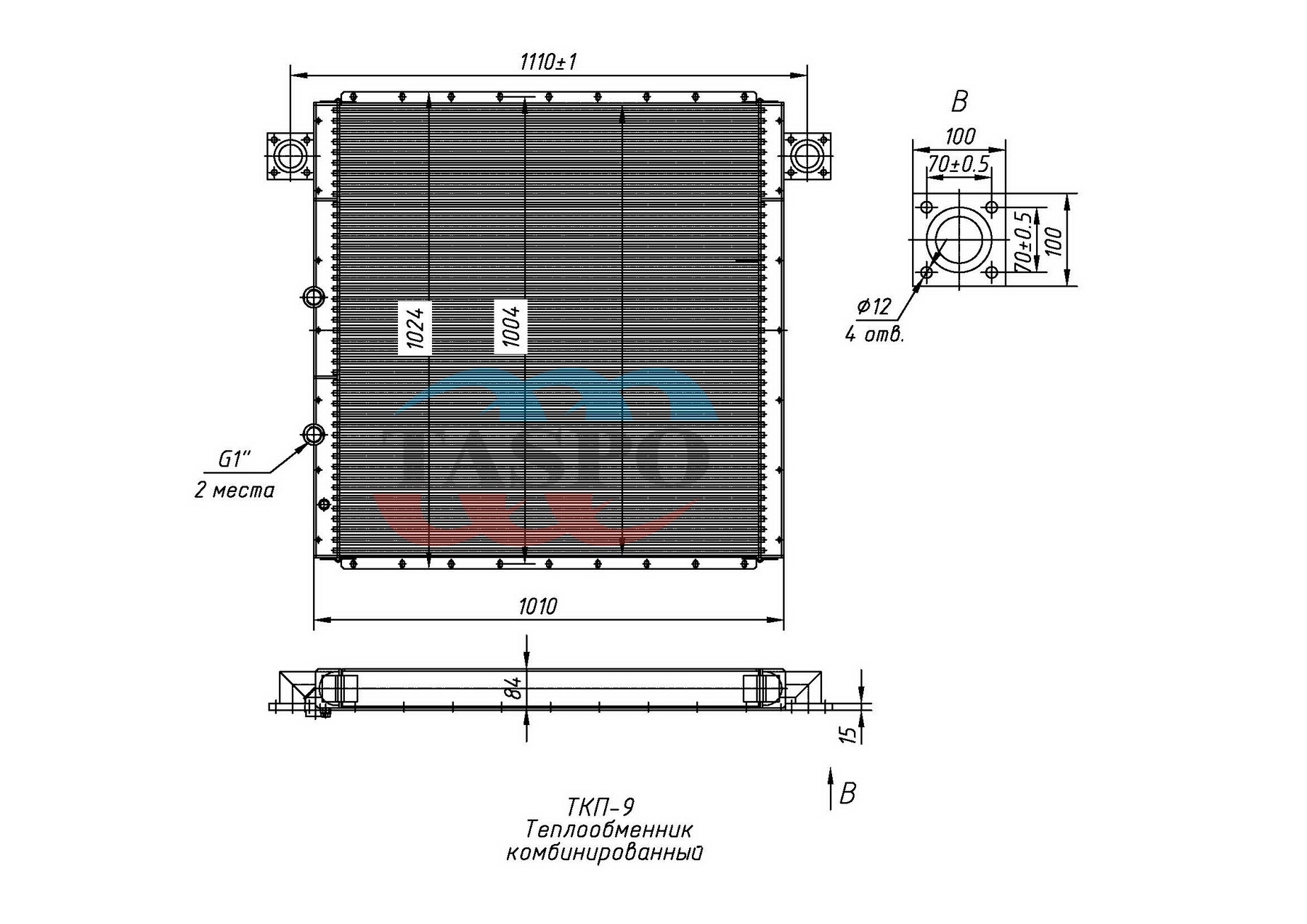

ТКП-9

Производительность компрессорной установки, м3/мин 9,15

Технические характеристики

Теплоотдача по маслу,кВт ......................50

Теплоотдача по воздуху,кВт....................10,14

Расход масла, л/мин ................................. 80

Расход воздуха ,кг/с.................................0,183

Температура масла на входе

в радиатор, 0С............................................87

Температура масла на выходе

из радиатора ,0С.......................................69.2

Температура воздуха на входе

в радиатор,0С.............................................87

Температура охлаждающего воздуха, 0С ... 20

Расход охлаждающего воздуха, м3/ч.........10 000

Перепад давления по маслу, кПа..............48,4

Перепад давления по воздуху,кПа............. 2,88

Аэродинамическое сопротивление, Па........ 70

Рабочее давление в теплообменнике, МПа ... 0,83

Мах. допустимое рабочее давление

в теплообменнике, МПа...............................1,2

Испытательное (статическое) давление, МПа 1,8
